Контроль технічного стану свердловини




Промислово-геофізичний контроль за технічним станом свердловини є необхідним заходом на всіх етапах експлуатації свердловин.

Контроль за техстаном свердловини проводять:

- для моніторингу технічного стану свердловини;

- для виявлення та локалізації дефектів конструкції та їх впливу на роботу свердловини, якщо такі є;

- для перевірки якості ремонтних робіт.

Для вирішення цих задач ми використовуємо восьмиважільний трубний профілемір та скануючий магніто-імпульсний дефектоскоп-товщиномір.

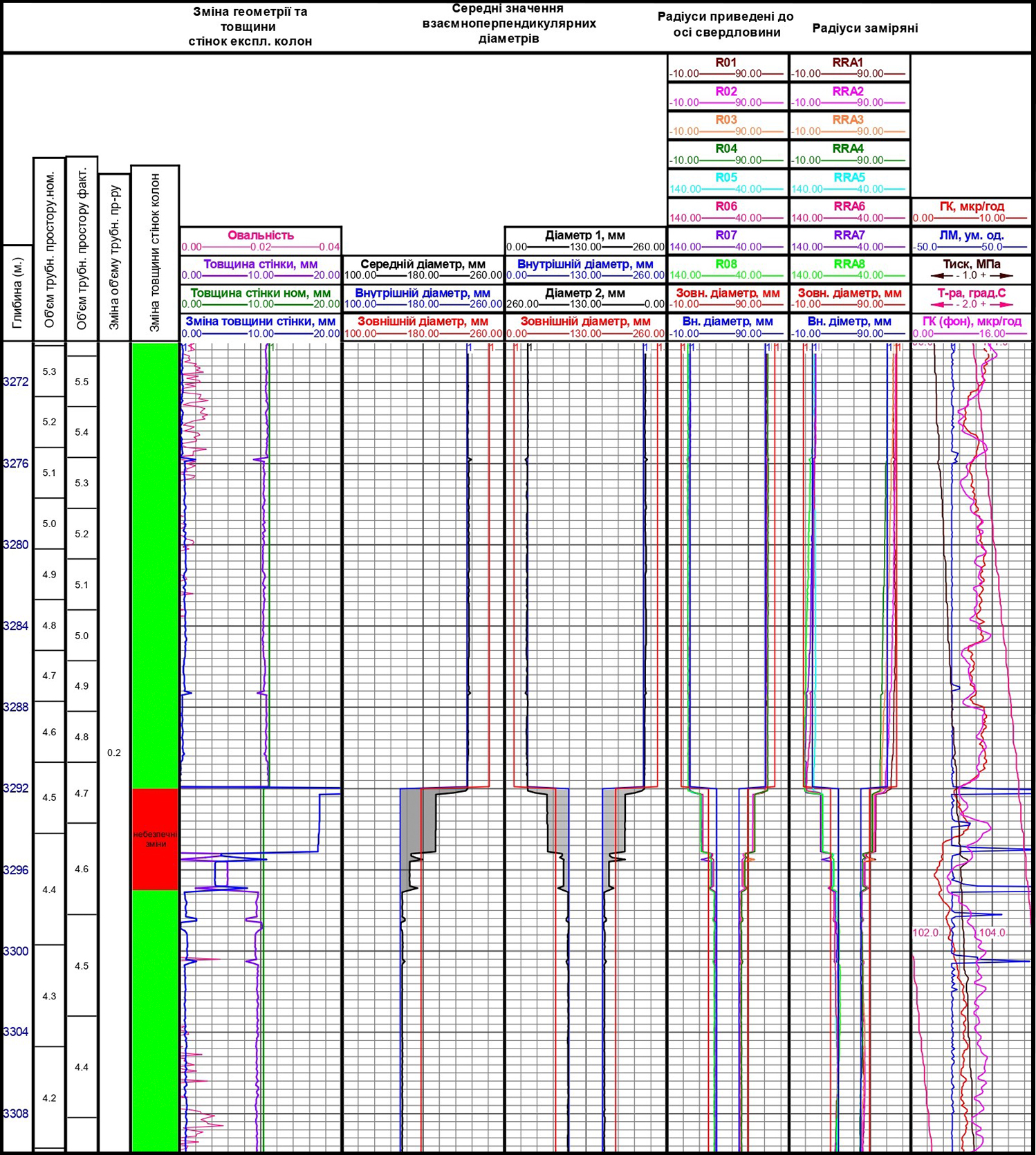

Трубний профілемір призначений для дослідження технічного стану обсадних колон нафтових та газових свердловини діаметрами від  110 до 300 мм, забезпечує проведення вимірів в свердловинах, заповнених будь-яким буровим розчином. Для прив’язки по глибині та контролю муфтових з’єднань комбінується з модулями ЛМ й ГК. Прилад забезпечує одночасне вимірювання відстаней від осі свердловинного приладу до восьми опорних поверхонь важелів. Використовується для визначення внутрішнього діаметру, величини овальності, деформації труб, їх обривів та розмикань по муфтових з’єднаннях.



Термобаричні умови проведення робіт:

MAX   MAX
150 °C   150 МПа



Скануючий магніто-імпульсний дефектоскоп-товщиномір

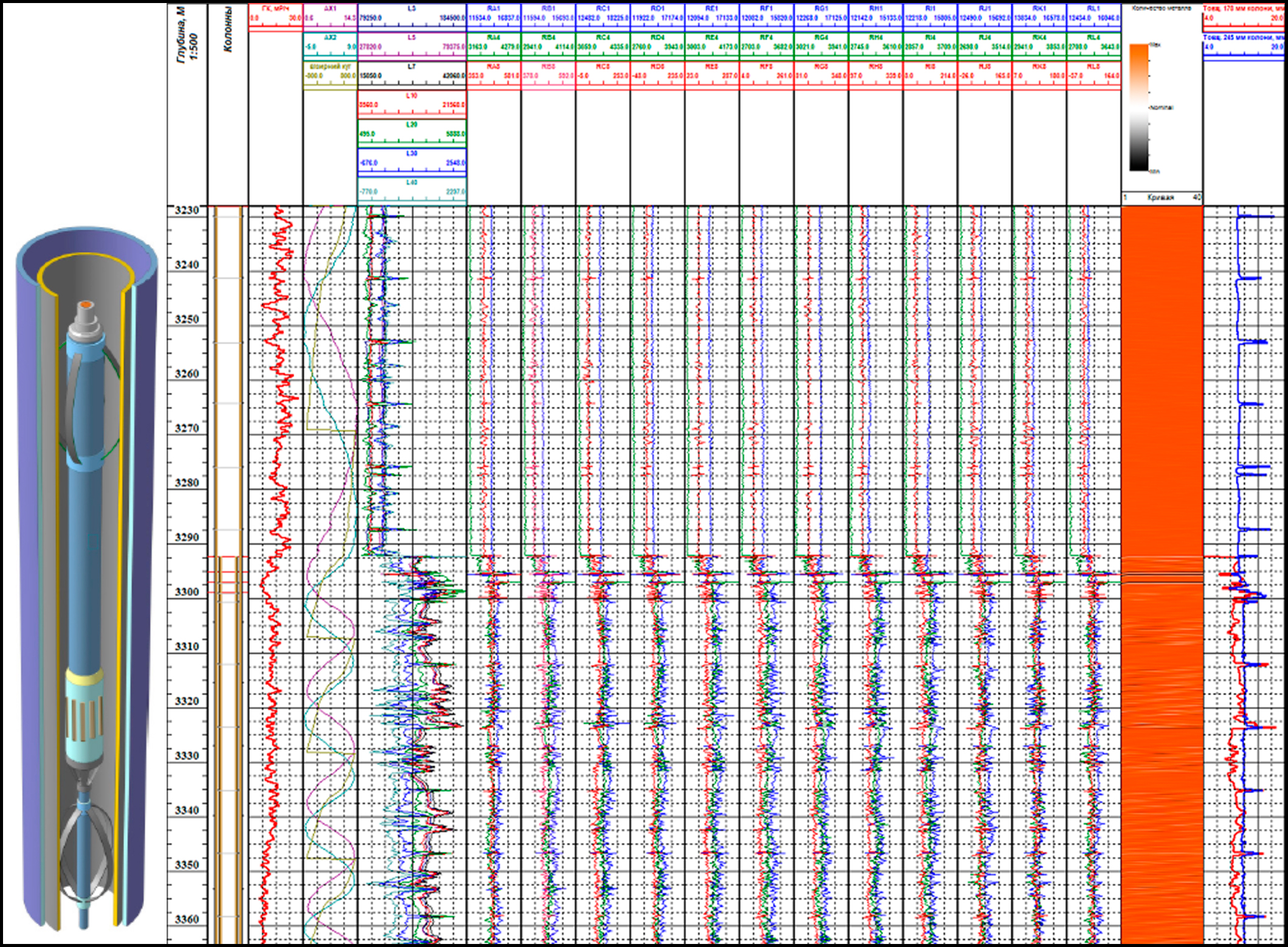

Метод магніто-імпульсної дефектоскопії базується на вивченні просторового розподілу в колоні труб вихрових струмів електромагнітного поля, що збуджується генераторною котушкою, які наводять електрорушійну силу в приймальній котушці після вимкнення імпульсів струмів намагнічування.

Маємо дві модифікації приладу, що призначені для дослідженнь нафтогазових свердловинах:

- для досліджень  свердловин обсаджених колоною труб зовнішнього діаметру не більше 245 мм, внутрішнього діаметру не менше 110 мм, при сумарній товщині досліджуваних колон до 25 мм.

- для досліджень свердловин обсаджених ЕК зовнішнього діаметру не більше 180 мм, через НКТ з внутрішнім діаметром  не менше 52 мм, при сумарній товщині колон до 25 мм.

   Ефективний при  визначенні всіх можливих типів дефектів в колоні обсадних труб:

- тріщини різної направленості;

-локальні дефекти різної природи (порушення геометрії, наскрізні отвори, тріщини, розмикання муфтових з’єднань)

- пітингова корозія;

- втрата металу в результаті зношення труб чи хімічної корозії.

Дозволяє уточнити конструкцію свердловини,  товщини стінок роздільно для окремих обсадних колон, виділити конструктивні елементи компоновки свердловини, прослідкувати муфтові з’єднання та стикувальні вузли.



Термобаричні умови проведення робіт:

MAX   MAX
150 °C   100 МПа



Акустичний сканер-телевізор (АСТ)

АСТ реалізує визначення акустичних властивостей стінки свердловини методом відбитих хвиль на прямому промені (метод ехо-локації). Акустичний сканер-телевізор є комплексним приладом, що працює в двох режимах:

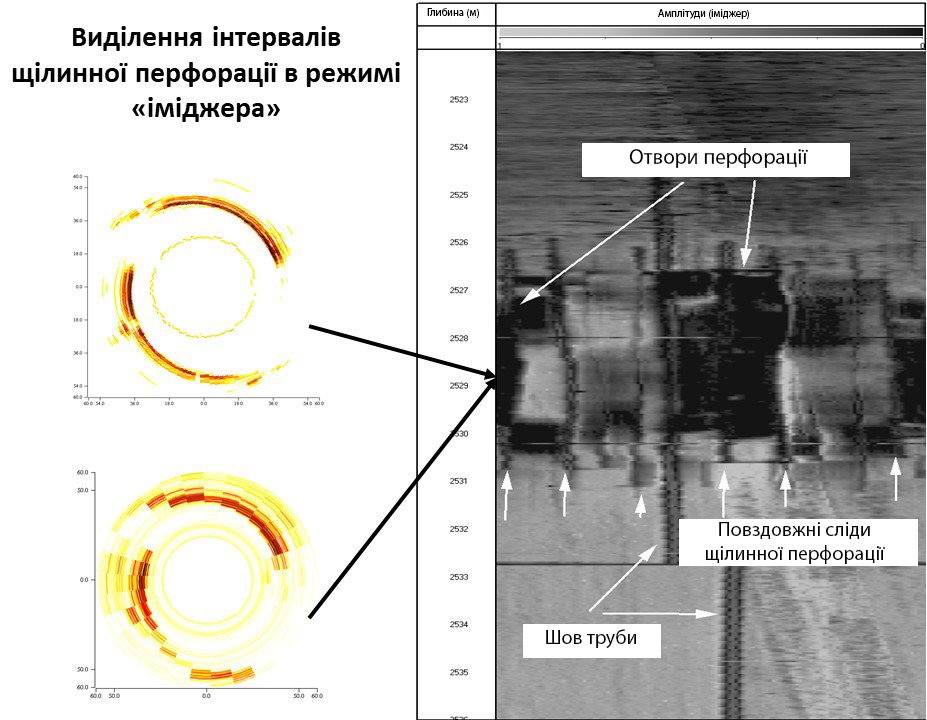

  • - Режим візуального зображення стінки свердловини (іміджер)

Застосовується переважно в обсаджених свердловинах для виявлення найменших механічних порушень. Також прилад може бути використаний у відкритому стволі. В даному режимі досліджень прилад використовує перетворювач з частотою 1000 кГц та записує 128 хвильових картин за 1 секунду, що забезпечує досить високу точність досліджень.

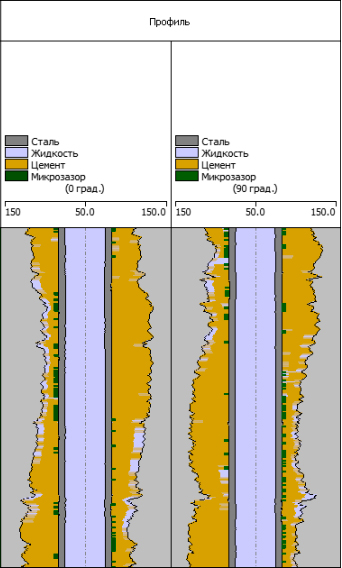

  • - Режим сканування обсадної колони (цементомір)

Застосовується в обсаджених свердловинах з метою визначення розподілу цементу навколо обсадної колони та товщини стінки обсадної труби. В даному режимі досліджень прилад використовує перетворювач з частотою 400 кГц та записує 30 хвильових картин за 1 секунду.

*В обох режимах можна визначити радіуси свердловини та її середній діаметр.

Даний прилад може використовуватись в розчинах на водній та нафтовій основах питомої ваги не більше ніж 1.2 г/см3.



Термобаричні умови проведенні робіт:

MAX   MAX
150 °C   100 МПа
